Если у вас 100% такой-же как на картинке, то там наблюдается преобразователь max232, вы хоть свой подключаете не через тот?

Неправильно думаете. Если модуль не получает команды, то и ответов он давать не будет, потому ни крякозябр ни зяброкяков Вы не увидите.

test.rar

Учись. 8к флеша хватит с избытком под эту задачу.

Там нет явного указания размера массива, иначе компилятор бы ругнулся, соответственно можно обратится к любому элементу, т.е. проблема не в массиве а где-то еще.

Без маски и шелкографии (голая медь) по быстрому и качественно делает вот этот паренек https://forum.cxem.net/index.php?/topic/127686-изготовление-печатных-плат-украина/page/9/&tab=comments#comment-3242863

С маской и шелкографией Антощенко Владимир Анатольевич, цена высокая но делает мелкие партии, давно у него не заказывал, т.к. у китайцев было дешевле всего. Если что, уточню делает ли на сегодняшний день.

Есть еще http://www.plata.com.ua, когда-то у них заказывал, но цены конечно бешеные.

За монтаж не знаю, никогда не заказывал, т.к. сам умею.

При чем тут SPI? мега128 никогда не шилась через ноги 10, 11, 12, 13. Из них общий только CLK. MOSI и MISO же для прошивки последовательным программатором находятся на ногах 2 и 3. И на этих же ногах у меги usart.
Короче, главное что автор всё понял.

Не знаю как UsbAsp, а нормальные программаторы никак не мешают работе USART. По идее и у этого вне режима прошивки выставляются в 3-е состояние. Главное чтобы по usart в мк ничего не шло во время прошивки.

Какой вопрос - такой ответ.

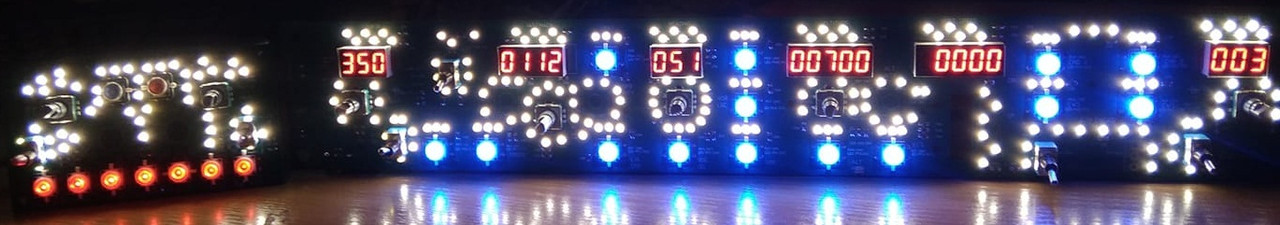

И шо? Вот смотри, тоже три аналоговых входа, выход SPI для сдвиговых регистров для семисегментников, 35 кнопок с управляемой подсветкой, 8 тумблеров, 4 галетных переключателя, ШИМ для яркости общей подсветки, два USART на 19200 для общения с ПК и соседними платами. И при этом 9 энкодеров обрабатываются просто в общем цикле без сторонних микросхем и без единого глюка.
Просто 16Мгц  это очень чем достаточно для таких задач, главное с умом написать.

Нет, достаточно на один пин ардуины подать LOW, на второй HIGH, потом через задержу, поменять LOW на HIGH, а HIGH на LOW.

//цикл
{
DigitalWrite(pin1, HIGH);
DigitalWrite(pin2, LOW);
задержа
DigitalWrite(pin1, LOW);
DigitalWrite(pin2, HIGH);
задержа
}

Попробуйте подключить еще один GND (он там еще один есть) на землю и AVCC на питание.
