Kino пише:причем младший нибл, интересненько.
А саме 3-й біт, 0x08.
Именно.
причем младший нибл, интересненько.
Буває, особливо якщо чіп з аліекспреса
А, ну это да. Можно и в подвалах подола чипы изготавливать.
Спостерігав дещо схожі симптоми (з флешки читається не те що записане) на якомусь із attiny після спроби покрокового виконання в avr-gdb через debugWire. Там gdb перезаписує флеш для кожного брекпоінта, так що не дивно. Вилікувалось за допомогою chip erase. Але це не схоже на випадок у автора.
Ну такого не делал, учитывая что стирание идет страницами, то хрен знает как этот брейкпоинт расчитывается.
А вот оставить в цикле запись в эпром на пару минут, тем самым превысив кол-во записей (~100000) это запросто.
Сам по себе чип avr довольно таки тугой, ни разу не слышал чтобы была битая флеш или озу (если конечно не питали завышенным напряжением). Где-то вы у себя перемудрили.
Или не проходит стирание чипа, т.к. на новом вся память забита 0xFF и любая прошивка заливается без проблем.
Ну если "простой" работает, то надо искать где "сложный" всё ломает. Скорее всего в крутилке задач. пока выполняется иная от приема задача, то получается все данные, которые надо принять улетают в трубу. правильно же сделать прием по прерыванию.
получается при 3*13=39вт. Вам надо ~50вт. получается, если долго не "грузить" то вполне сойдет. возьмите не трехваттные, а четырех... да и какая разница как плата сделана, резисторы же там параллельно, вам надо два контакта, берите те же цементные что и у автора.
Стрижень і корпус працюють як діод - випрямляють змінний струм. А струм там - мікроампери, без заземлення датчик нічого хорошого не наміряє.
А как же тогда миллионы приборов меряют микроамперы без всякой земли?
понял. спасибо.
Та то понятно. Хотел узнать принцип работы, что аж за гланды нужен ноль. Чем ему ноль после моста не канает?
Парни, пока вспомнил, разрешите вклинуться с дурным вопросом? Вопрос плевый, везде пишут, что датчику ионизации (пламени) в котлах, обязательно нужен чистый ноль прям от сети. Что в нем такого, что нужен ноль и все пытаются это дело обдурить?
попадались mg90, которые при подаче питания самопроизвольно поворачивались на угол ~10 градусов.
А что, получается, если акб не переполюсован он пропустит ток и реле сработает? Спрашиваю из интереса, никогда не задумывался.
0.7 В - це при струмі десь 50 мА. При 1 А буде 0.9 В, при 5 А буде 1.2 В. Ще й від температури залежить.
Ну то такое, что-то да можно придумать. Главное что есть источник 28В 50А. ))) (хотя автор про ток ничего не говорил, это мы тут сами уже выдумали).
Kino пише:так а по входу что? не тоже самое?
По входу плюс-мінус півтора вольта не суттєво. До того ж вхідний струм менший за вихідний.
хм. так автор пишет что блок регулируемый.... пусть для 3В поставит 4.4 для компенсации двух диодов по 0.7.
На діоді падає 0.7В (на Шоткі менше). При струмі в 50А це сильно грітиметься. ККД на рівному місці падає.. А на mosfet десятки мілівольт.
так а по входу что? не тоже самое?
Наверное я не понял о чем вы, но разве обычный диодный мост по выходу не спасает от обратки и переполюсовки? Поставьте такой-же как и после трансформатора. или не?
Ну с верхними для отвода тепла от резистора я бы согласился. А нижний акурат между верхними вызывает сомнение что это к теплу относится. Его бы сделали большим и соединили бы переходными отверстиями.
Короче вывод такой, оно работает да и ладно. Ничего замерять не буду, помню что тот стабик на три вольта еще один светодиод тянет, дальше всё.
ну так я и говорю, что не зря там эти площадки.
Не зря ж именно так расположили. чувствую так никто охлаждение не делает, т.к. смысла нет.
А напруга з мережі на нього через що подається? Якщо тільки через один із тих 15 кОм резисторів послідовно,
Два. На фазе и нуле. Плюс две такие конструкции из полигонов.
Що це взагалі за девайс, яке його функціональне призначення?
Обычный терморегулятор.
По фотографіях без схеми складно оцінити, скільки там на чому падає та наскільки гріється. Якщо там споживається 10 мА, то пару ватт можна і на резисторах розсіяти.

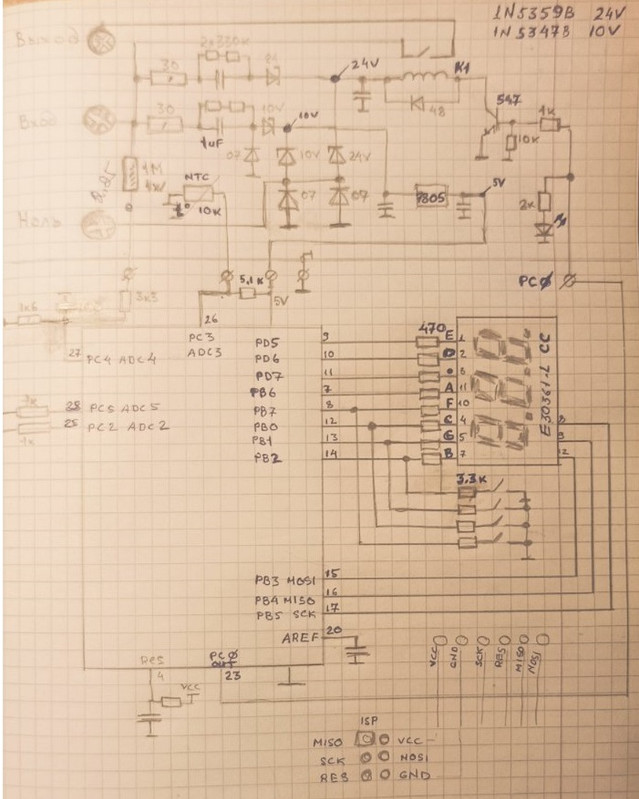

Да вряд-ли 10. Схема почти как зубровская. Короче мостик, после него стабилитрончик 12В (от него на катушку реле), далее эти 12В на трехвольтовый dcdc(sot23-5). от трех вольт питается мега48, на выходах которой индикатор, выход на транзистор реле, выход на оптопару moc30xx для управления симистором. По входу подтягивающие резисторы для двух ntc. В принципе всё.
Конденсатор створює реактивний опір, на якому також падає напруга, тільки не за рахунок розсіювання потужності у тепло, а за рахунок зсуву фази напруги відносно струму (той самий косинус φ).
Ну это понятно. Не понятно зачем использовать габаритный конденсатор для тех-же 50мА, если эта хрень не так уж и сильно греется, на ощупь еле теплая. А токи такие-же.
Зараз може й так, давно не замовляв. Але колись на JLCPCB ціна змінювалась в залежності від кількості перехідних отворів.
ну я именно там и заказывал. никаких отверстий они не считают.
То схоже для розсіювання тепла від резисторів.
Возможно. Тогда в чем суть применения конденсаторов, если и так работает для малых токов? Здесь потребление даже больше, чем в том-же зубре.
Да и как-то не логично для радиатора выдерживать конкретные размеры, там видно что можно и больше полигон сделать.
але більше отворів - вище ціна виготовлення.
Вот тут китайцы в Вами не согласятся. ))) Сколько у них не заказывал, им побоку количество отверстий. Цена зависит от кол-ва слоев и габаритов.
Може бути ємносний дільник напруги для датчика наявності мережі. Але ніяк не баластний конденсатор.
Може. Самому интересно как это называется. Но оно работает и ладно.


Не, это не артефакт. Это так выполнен типа конденсатор. Какой ток не знаю, но после идет мост, после стабилитрон 12в для реле, потом 12->3в для контроллера. Контроллер управляет релюхой через транзистор, симмистором через мок. ну и индикатором.

Снизу просто полигон под верхними.
