#1 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-09 08:57:09
ТГ @Wishmaster1989
Можу показати що це за блочки.
#2 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-09 03:19:43
JOKEER та Dimich дуже вам вдячний за витримку трохи тупих питань ) та допомогу
Запрацювало як треба.
Виявилось що в мене з ЛПБ ще щось не те, на ньому коли дивилось тосстримбала яскравість блискала, зажив на блоке живлення 12v 30a все пішло як по маслу по моїй схемі, тільки правильно спаяв logic Level Shifter. Майже 750 діодів виходить загальна кількість. Цього блока повинно вистачати.
В мене є багато, блоків живлення зі стардінків ген2 вхід 220 вихід 48 2.5а та 12в не пам'ятаю скільки ампер. Можу вам вислати поштою в знак якості. По декілька штук.
#3 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-09 00:01:33
Зараз пробую Різні прошивки, та різні лед стрічки
ESP32-wroom-32d 4mb
1 SK6812
2 WS2812b 5v
після прошивки 0.13.0 та 0.14.0
на d2-d4 пінах стрічка горить кольоровими колірами та блимає як спалах на 1 сек.
але при цьому на ESP32 smddiod синій блимає швидко постійно. живлення не від ЮСБ а від ЛПБ земля одна
є варіанти ?
#4 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 20:05:21
WishMaster89 пише:тестував на початку Живлення з ЛПБ через драйвер SP108 wi fi.
Так поміряйте, яку напругу живлення він дає на стрічку, і якої амплітуди керуючий сигнал. Порівняйте з тим, що видається у вашій схемі.
Для вимірювання Амплідути я пивинен мати осциллограф ? нажаль не маю його.
#5 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 19:55:08
ЧИ проти правил буде якщо я скажу свое ТГ і ми там може скоріш спробуемо разом перемогти цей момент, від мене ще буде подарунок )
#6 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 19:40:46
Ось Стрічка фото її, ви були праві вона працює і від 5v
https://i.postimg.cc/5yYm7VWt/photo-2025-07-08-19-36-01.jpg
Ось відео на ютуб залив як працює воно з SP108E від ЛБП з живленням і 5v і 12v
https://youtube.com/shorts/ldrZ-vnX_mY?feature=share
https://youtube.com/shorts/lmmFQb0nQRY?feature=share
#7 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 18:38:24
Шановне панство дуже дякую вам, зараз тільки прийшов до дому, через деякий час напишу про результати )
#8 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 17:05:37
Ні на 9м
Ось ще уривок як приклад перевірки підключення через SPI 108, але тут підключення тільки з одного краю що до живлення тому і є падіння на кінці стрічки по яскравості нам на кінці 4.5v на виході.
https://youtube.com/shorts/7yNWQp3vAow
#9 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 15:25:59
Ось вас скинув уривок коли тестував на початку Живлення з ЛПБ через драйвер SP108 wi fi.
https://youtube.com/shorts/OmGdz9q3GiA
#10 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 15:22:12
Дивно але працювало все нормально від 12v із ЛПБ подавав, але був один момент чомусь дуже мале споживання було. До 40 ват на всі з метрів показувало чомусь, живлення подавав як на початок так і на кінець одночасно.
#11 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 14:18:44
Моя стрічка скоріш за все гібрідна, купував ось тут. 84 діода на метр 12v
https://a.aliexpress.com/_EIUUdYm
#12 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 12:22:01
Я на Аліке купував саме на 12v він ) це щоб було по живленню трохи простіше, та по яскравості, може яскравіше.
#13 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 11:57:45

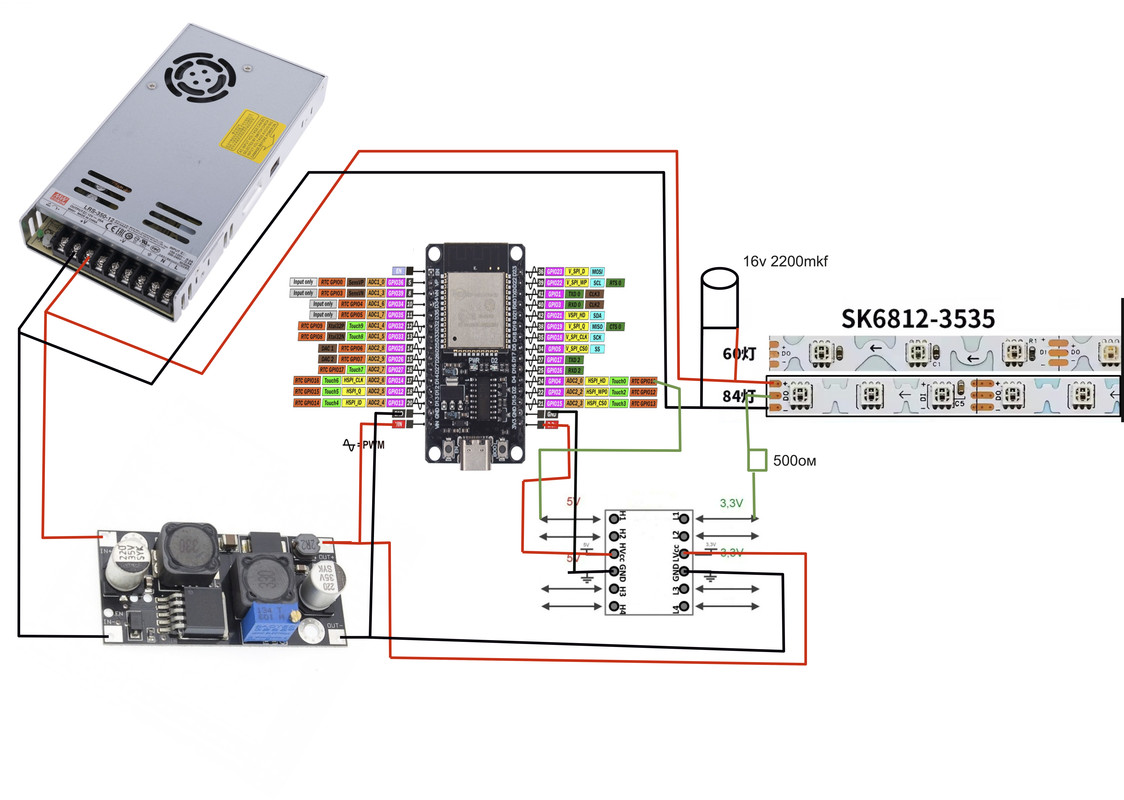

Може ось так можна побачити схему.
https://i.postimg.cc/KcQT0QBF/1-1-jpg1111.jpg
#14 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 11:51:50
А взагалі, у вас що стрічка на 12В? Мені гугляться тільки 5 вольтові.
Так саме 12v адресна sk6812 s type 84 дед на метр. Брав таку та.к з неї можна щось зробити на неонову дошку.
#15 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 11:02:10
Я зрозумів що я наплутав навіть на малюнку видно що переплутав
High Level5v та Low level 3.3 по живленню переплутав, тобто 5v до нижайки, 3v3 ,до Esp uot, а як паять Data ?
З Hv1 до data Лед стрічки на вхід ? П LV1 до ESP32 до d4 ?
#16 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 10:48:00
Так, жгу ))це мій перший проєкт, тому можу такі критичні помилки робити ( до цього лампу гайвера робив собі, все просто і зрозуміло.
#17 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 10:22:31
Так помітив доречі, що після всього цього, брав ті самі 2шт різні ESP32 так от другий модель 32s super mini він дуже дуже нагрівається припідключенні до ЮСБ портал коли намагаюсь його прошити прошивка проходить при натисканні boot, але нагрів дуже сильний, пальцями невтримати ) через wled web до нього подключаюсь потім він через деякий час буває відвалюєтся, знов перемикаєш його і він працює деякий час. В мене є ще деяки модулі)) не всі спалив
якщо так можна було добре поспілкуватись через ТГ, Діскорд, чи Вайбер ? Так просто легше і швидше. Але вже десь у 19:00
#18 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 08:28:03
Цікаво вперше таке бачу, але дякую )))
Do i Di якщо казати про саму стрічку то ні направлення не плутав, т.к я підключаю SPi 108 все працює але в ньому тільки єфекти блимання є а по секторах поділити неможна і окремо керувати частинами.
А от коли справа починається з моєю схемою не працює ( скоріш за все все ж таки Level Shifter не так підключаю по пінам.
#19 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 08:09:16
Ви бачили схему ?
Дивно чому її немає у моїх відповідях на стіні )
#20 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-08 00:06:04
#21 Re: Апаратні питання » WLED ESP32+SK6812v » 2025-07-07 11:20:19
Хлопці вибачаюсь ) згоден цю кашу скласти в голові до путя важко, ок я у вечорі складу схему, щоб було більш менш зрозуміло.
#22 Апаратні питання » WLED ESP32+SK6812v » 2025-07-07 10:38:30
- WishMaster89
- відповідей: 46
Доброго дня, потрібна допомога маю такі компоненти:
1. Лед адресна кольорова 3пінова стрічка 9м, відрізками по 3шматка + - по 2-3м
2. Блок живлення 12v 10a. Але для перевірки є і ЛБП до 1200w.
3. Dc-Dc step down LM2596
4. ESP32-wroom-32d ще є ESP32-c3 super Mini та ESP32-3s. Але пробував на першій та другій.
5. Двунаправлений 4-канальний конвертер логічних рівнів 5v/3v UART I2C і SPI
6. Також додавав туди що було під рукою 1. Резистор для ESP32 по мережі Дата до LED стрічки, а також конденсатор 16v 2200 mkf перед входом до лед стрічки.
Керувати хочу окремими ділянками за допомогою WLED т.к у SPI108 такого немає (.
Чомусь не працює ця збірка гілка GDN загальна.
Підключення виглядає так
1.ЛПБ - + йдуть на Поніжайку та лед стрічку одночасно.
2. Поніжайка 12 налаштована на 5v потім вона йде до ESP32
3. Далі йде керування логічними рівнями, ось тут я може щось не вірно роблю.
a. (HV+ та GDN йде на 5v out поніжайки HV1 на Data esp)
b.(сторона LV+3.3v та GDN до ESP32 та LV1 на стрічку з резистором це дата )
Нічого не працює я може десь роблю помилки... ( Допоможіть будь ласка розібратись, може мені треба обрати якісь інший варіант по комплектуючим, чи ПО,
Хотілось би з того що є під руками.
